Wzmacnianie Konstrukcji Taśmami Węglowymi i Matami CFRP

Koszt wzmocnienia CFRP wyceniamy po obliczeniach – zależy od brakującej nośności, długości i liczby taśm lub mat, dostępu do elementu oraz zakresu prac przygotowawczych. Wzmocnienie pojedynczej belki to inny rząd kosztów niż wzmocnienie całego stropu na setkach metrów kwadratowych. Obliczenia wstępne i wycenę robimy bezpłatnie.

Sam montaż taśm i mat CFRP jest szybki – od jednego do kilku dni na typowym elemencie, bo nie wymaga ciężkiego sprzętu ani rozbiórek. Do tego dochodzi czas na projekt, przygotowanie podłoża i związanie żywicy epoksydowej. Pełny harmonogram ustalamy po oględzinach i obliczeniach.

Tak, w większości przypadków wzmacniamy konstrukcję bez wyłączania obiektu z eksploatacji. Taśmy CFRP montuje się bez kucia i bez powiększania przekroju, więc ingerencja jest minimalna. Strefę roboczą wydzielamy i pracujemy etapami, utrzymując funkcję obiektu.

Tak, udzielamy gwarancji na wykonane wzmocnienia. Zakres i okres ustalamy pod konkretny kontrakt i rodzaj robót. Gwarancja obejmuje poprawność montażu i trwałość systemu CFRP. Przekazujemy też karty techniczne zastosowanych materiałów i dokumentację powykonawczą.

CFRP (Carbon Fiber Reinforced Polymer) to kompozyt z włókien węglowych w matrycy żywicznej, w formie taśm i mat naklejanych na konstrukcję. Taśmy węglowe mają kilkukrotnie wyższą wytrzymałość na rozciąganie niż stal zbrojeniowa, a przy tym grubość rzędu jednego–dwóch milimetrów. Przejmują siły rozciągające, których nie przenosi już zbrojenie elementu.

Taśmy CFRP wybiera się tam, gdzie klasyczne dozbrojenie jest trudne lub niemożliwe – przy braku miejsca na powiększenie przekroju, krótkim czasie realizacji, pracy obiektu pod ruchem albo w obiektach zabytkowych. Sprawdzają się też w środowisku korozyjnym, bo włókno węglowe nie rdzewieje. Gdy trzeba znacznie powiększyć przekrój, czasem lepsze jest obetonowanie – dobór zależy od obliczeń.

CFRP (włókno węglowe) ma wyższą wytrzymałość i sztywność, dlatego stosuje się je do wzmocnień konstrukcyjnych przenoszących duże obciążenia. GFRP (włókno szklane) jest tańsze i bardziej elastyczne – sprawdza się przy mniejszych wzmocnieniach, obudowach i ochronie. System dobieramy do wymaganej nośności i warunków pracy elementu.

Zakres wzmocnienia zależy od stanu elementu i geometrii, ale taśmy CFRP pozwalają realnie zwiększyć nośność na zginanie i ścinanie, nawet kilkukrotnie. Dokładną wartość wyznaczamy obliczeniowo dla konkretnego przekroju. CFRP nie zastępuje całego zbrojenia – uzupełnia nośność tam, gdzie jej brakuje.

Tak, wzmocnienie poprzedzamy diagnostyką i obliczeniami – badamy wytrzymałość betonu, stan zbrojenia i geometrię elementu własnym sprzętem. Sprawdzamy też przyczepność podłoża, bo od niej zależy skuteczność montażu CFRP. Bez tych danych nie da się dobrać bezpiecznego wzmocnienia.

Stosujemy bierne i sprężone taśmy CFRP klejone na powierzchni elementu (na zginanie), maty i tkaniny CFRP do owijania słupów i wzmocnień na ścinanie oraz taśmy wklejane w bruzdy w otulinie betonu. Uzupełniająco używamy mat GFRP. Metodę i liczbę warstw dobieramy obliczeniowo, zgodnie z PN-EN 1504-4 i wytycznymi fib Bulletin 14.

Włókno węglowe nie koroduje i jest odporne na wilgoć, co jest jego przewagą nad stalą zbrojeniową w środowiskach agresywnych. Żywica traci jednak właściwości w wysokiej temperaturze, dlatego w obiektach z wymaganiami przeciwpożarowymi wzmocnienie CFRP zabezpieczamy systemem ogniochronnym. Dobór zabezpieczenia wynika z wymaganej klasy odporności.

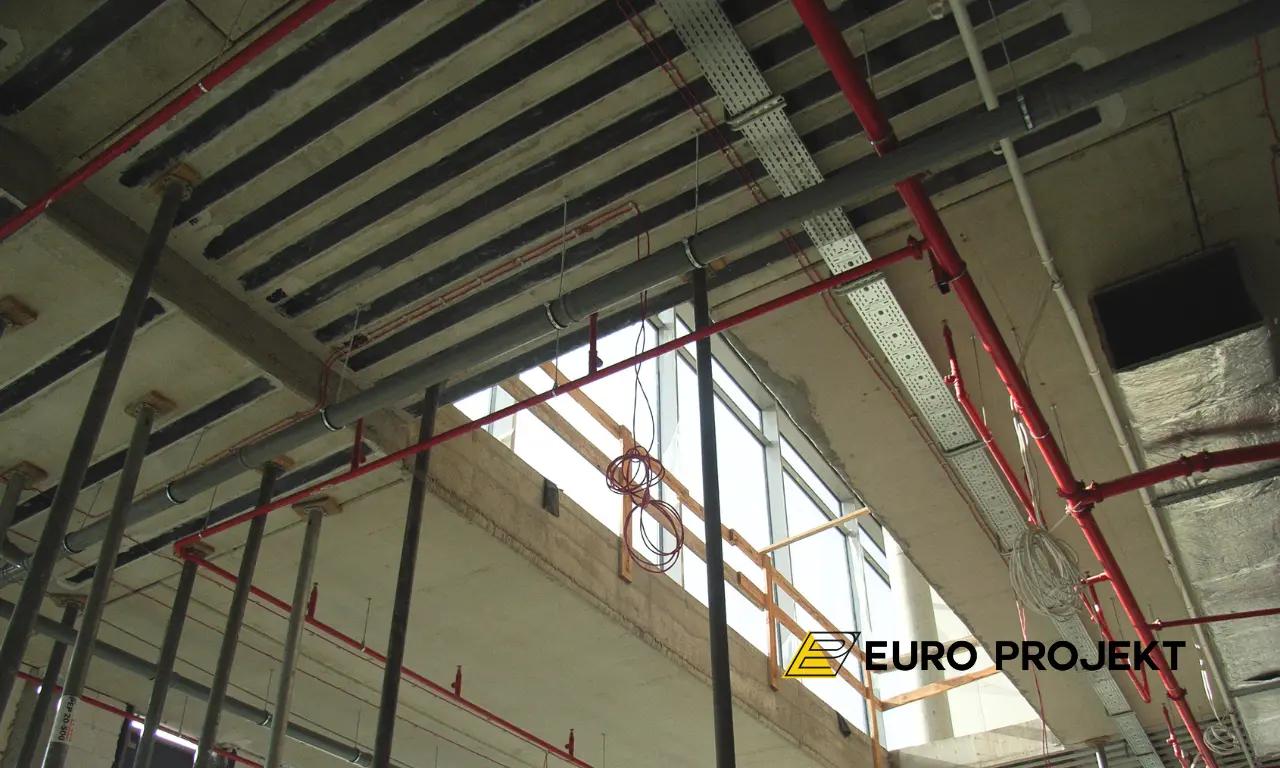

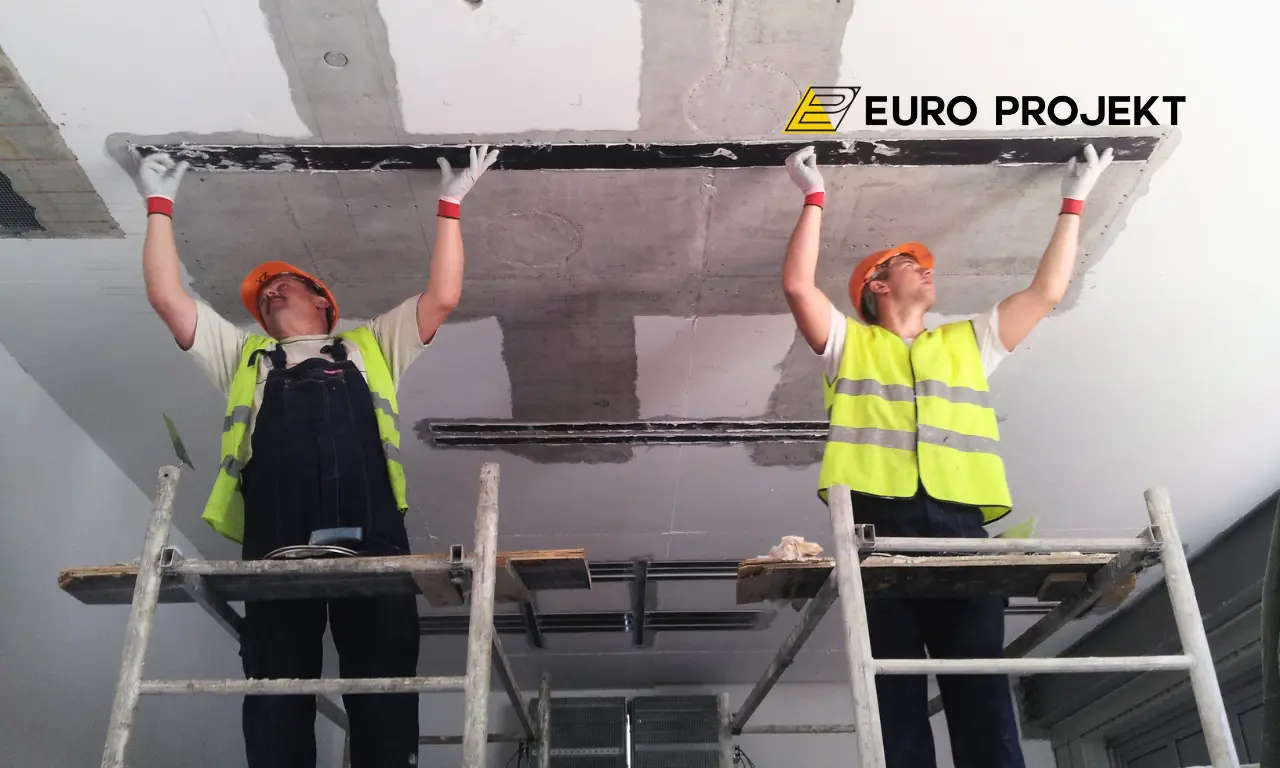

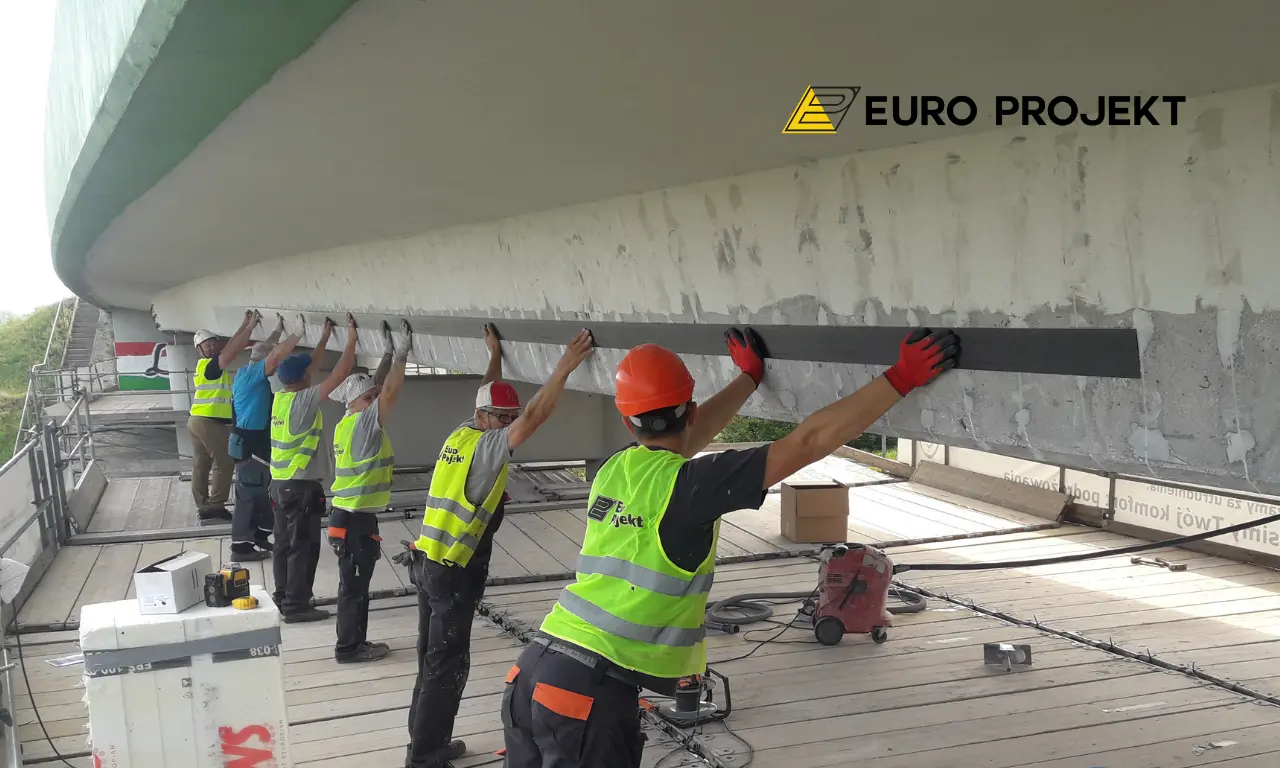

Taśmy i maty CFRP montujemy na stropach, belkach, podciągach, słupach, ścianach i sklepieniach – wszędzie tam, gdzie element potrzebuje większej nośności na zginanie, ścinanie lub docisk. Słupy wzmacniamy owijaniem matami, a stropy i belki – taśmami klejonymi w strefie rozciąganej. Sposób zależy od schematu pracy elementu.

Tak, każde wzmocnienie zamykamy dokumentacją powykonawczą z opisem systemu CFRP i protokołami. Przygotowujemy dokumenty potrzebne do odbiorów i zgłoszeń. Na życzenie dołączamy karty techniczne, atesty materiałów oraz wyniki kontroli przyczepności.

Tak. Nasi projektanci z uprawnieniami konstrukcyjnymi wykonują ekspertyzę i projekt wzmocnienia odpowiadający na zalecenia nadzoru. Następnie realizujemy wzmocnienie CFRP i dostarczamy dokumentację potwierdzającą usunięcie nieprawidłowości. Działamy szybko, bo obliczenia i wykonawstwo prowadzi jeden zespół.

Działamy w całej Polsce i Europie. Siedzibę mamy we Wrocławiu, ale realizacje prowadzimy w całym kraju – w technologii CFRP wzmacnialiśmy m.in. Stadion Narodowy w Warszawie i Halę Stulecia we Wrocławiu. Przy większych wzmocnieniach dojeżdżamy na obiekt w dowolnej lokalizacji.
